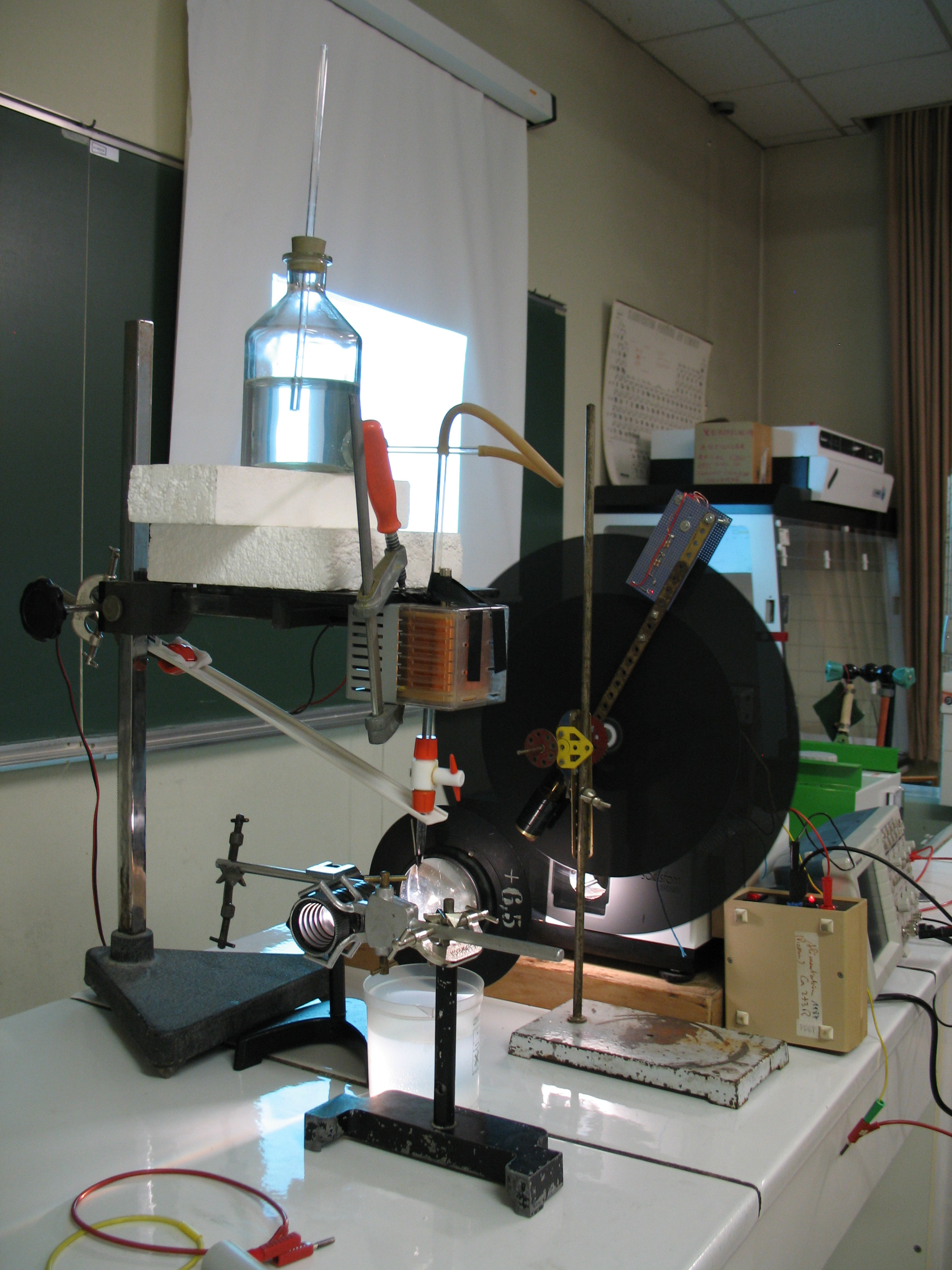

Le montage comporte une puissante
source de lumière, un projecteur de diapositives, ici
à peine visible derrière le disque stroboscopique en
bristol noir.
Le disque est fixé sur l'arbre de sortie d'un moteur électrique à courant continu, dont la vitesse de rotation est ajustée à l'aide d'un alternostat (la boîte verte) derrière le projecteur.
Le faisceau de lumière sortant du projecteur privé de son objectif passe par une encoche découpée dans le disque, éclaire les gouttes d'eau, puis est repris par un condenseur qui le concentre dans l'objectif de projection.
Un dispositif permet de synchroniser la chute des gouttes à la rotation du disque stroboscopique : Il est formé par une diode électroluminescente (à haute luminescence, qu'on voit briller sur la photographie) qui éclaire un phototransistor uniquement au moment où l'encoche découpée dans le disque se présente entre les deux. Ce montage, soudé sur deux plaques pour circuit imprimé en vis à vis de chaque côté du disque stroboscopique, peut être déplacé concentriquement au disque (notez le contrepoids), de manière à choisir le moment de déclenchement. Il est alimenté par le boîtier jaune à droite du disque. Le signal obtenu, des pics de tension, est appliqué à un amplificateur invisible sur cette photographie. Le courant de sortie de celui-ci est envoyé dans une bobine de résistance 8 ohms. Celle-ci attire par saccades un petit aimant scotché sur le tube portant la pipette. Ce tube est retenu par une lame de matière plastique servant de ressort et par du scotch d'électricien faisant office de guide..
La pipette est alimentée en eau additionnée de mouillant par un flacon à pression constante (un bouchon traversé par un tube qui "ramne" la pression atmosphérique au-dessous du niveau de l'eau. Sur la sortie de la pipette, nous avons fixé une aiguille qui guide les gouttes d'eau et qui améliore un peu la régularité de la formation de celles-ci.
Le disque est fixé sur l'arbre de sortie d'un moteur électrique à courant continu, dont la vitesse de rotation est ajustée à l'aide d'un alternostat (la boîte verte) derrière le projecteur.
Le faisceau de lumière sortant du projecteur privé de son objectif passe par une encoche découpée dans le disque, éclaire les gouttes d'eau, puis est repris par un condenseur qui le concentre dans l'objectif de projection.
Un dispositif permet de synchroniser la chute des gouttes à la rotation du disque stroboscopique : Il est formé par une diode électroluminescente (à haute luminescence, qu'on voit briller sur la photographie) qui éclaire un phototransistor uniquement au moment où l'encoche découpée dans le disque se présente entre les deux. Ce montage, soudé sur deux plaques pour circuit imprimé en vis à vis de chaque côté du disque stroboscopique, peut être déplacé concentriquement au disque (notez le contrepoids), de manière à choisir le moment de déclenchement. Il est alimenté par le boîtier jaune à droite du disque. Le signal obtenu, des pics de tension, est appliqué à un amplificateur invisible sur cette photographie. Le courant de sortie de celui-ci est envoyé dans une bobine de résistance 8 ohms. Celle-ci attire par saccades un petit aimant scotché sur le tube portant la pipette. Ce tube est retenu par une lame de matière plastique servant de ressort et par du scotch d'électricien faisant office de guide..
La pipette est alimentée en eau additionnée de mouillant par un flacon à pression constante (un bouchon traversé par un tube qui "ramne" la pression atmosphérique au-dessous du niveau de l'eau. Sur la sortie de la pipette, nous avons fixé une aiguille qui guide les gouttes d'eau et qui améliore un peu la régularité de la formation de celles-ci.
Quelques résultats

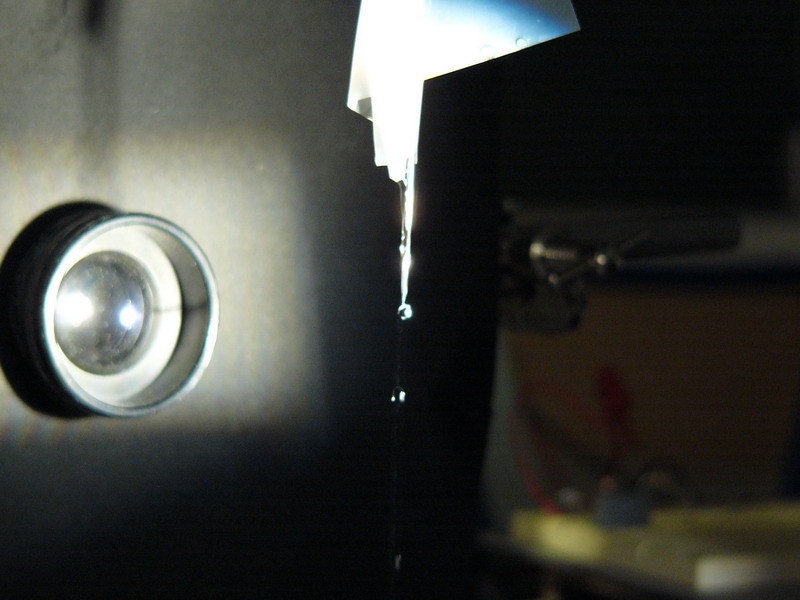

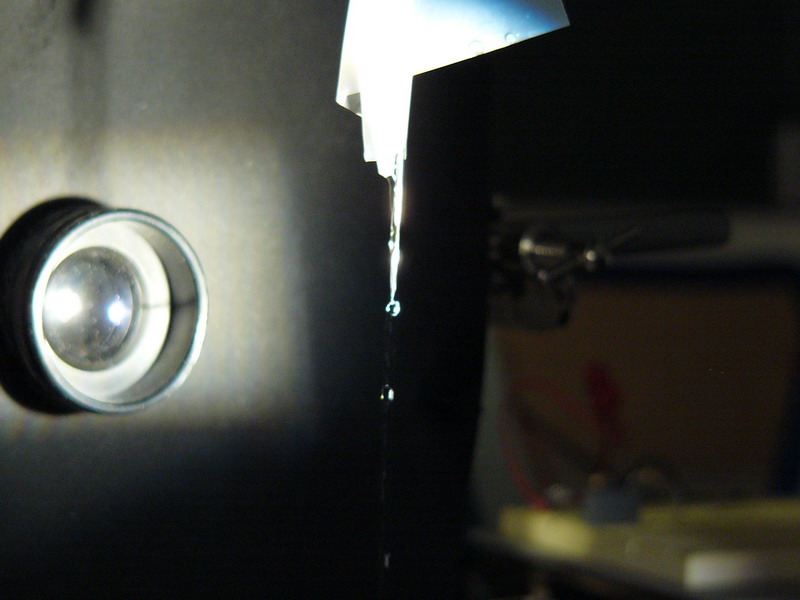

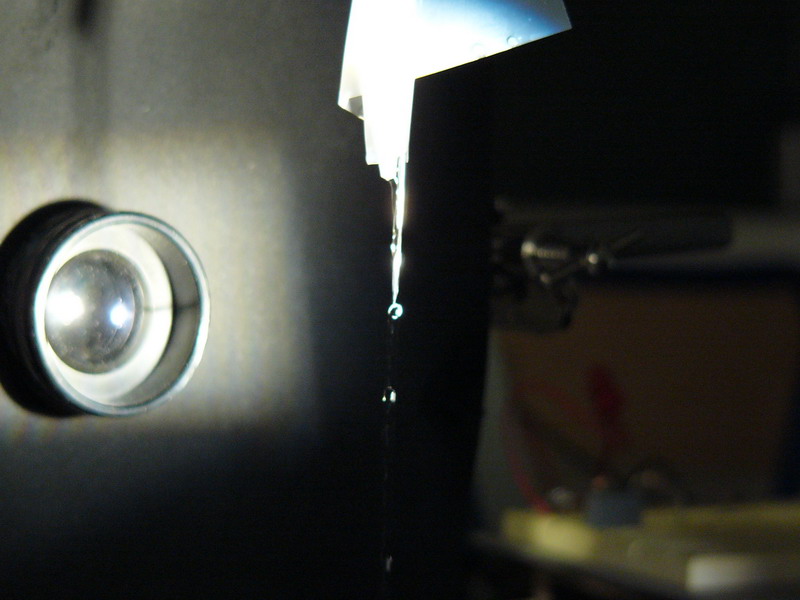

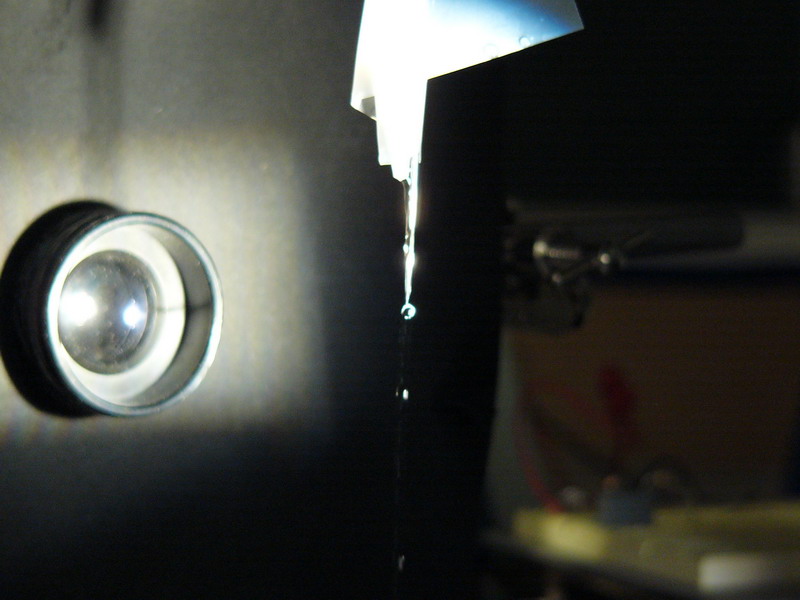

Voici une séquence de
photographies de la chute de gouttes d'eau, enregistrée sans
flash, à la cadence d'environ 3 images par seconde. Les gouttes
paraissent immobiles. Mais on note qu'elles ne sont pas parfaitement
régulières. Cela est dû au régime
tourbillonnaire de l'eau sortant de la burette.
 |
 |
 |
 |
 |
 |
